Energieeffiziente Entlüftung im Aufzugsschacht

Mit dem BlueKit L-AIO System sparen Sie Energiekosten und sorgen zugleich für Sicherheit und Komfort im Aufzugsschacht. Das System vereinbart effiziente und bedarfsoptimierte Lüftung mit sicherer Rauchableitung.

Sparen Sie Heizkosten, Energie und CO2 mit dem BlueKit System:

BlueKit – ein Zusammenwirken zuverlässiger Komponenten

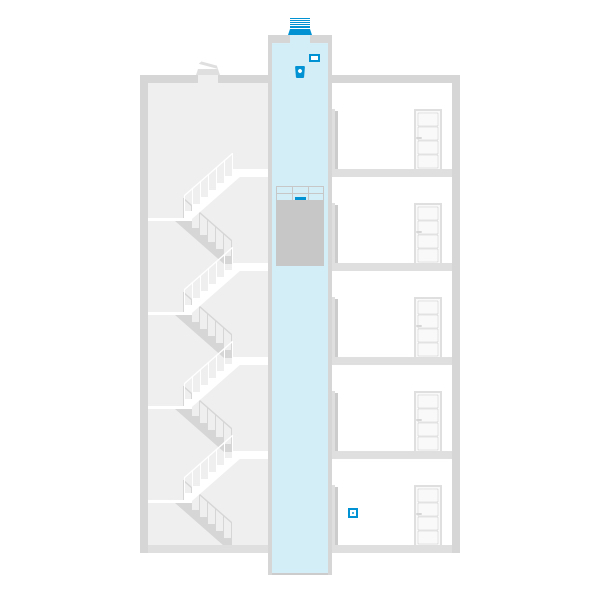

Schachtgrafik BlueKit Produkte

1 Lüftungselement (NRWG)

BlueKit Jalousieklappe JK 180 HV 2

Funktion
Eindämmung der Energieverluste durch den Verschluss der Öffnung im Aufzugsschacht. Lüftet und leitet Rauch im Bedarfsfall ab.

Produktdetails

  • Je nach Gebäudetyp mit oder ohne Wetterschutz
  • Für vertikalen oder horizontalen Einbau

Zu den NRWG-Lösungen

2 Zentraleinheit

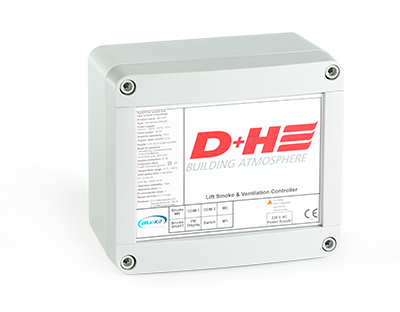

BlueKit BK AIO Zentraleinheit

Funktion
Empfang und Weiterleitung des Auslösesignals zur Öffnung des Lüftungselements.

Produktdetails
Eigenständige Zentraleinheit mit integriertem Temperaturfühler und erweiterte Anschlussmöglichkeiten

3 Rauchmelder

BlueKit Lift Beam Controller

Funktion
Raucherkennung über die gesamte Schachthöhe und Weiterleitung des Signals an die Zentraleinheit.

Produktdetails

  • Zwei Varianten: Punktmelder oder Infrarotmelder (LIFT Beam)
  • Wählbar je nach Schachtmaß und Anforderungen im Gebäude

Mehr erfahren

4 Lift Status Transmitter (LST-CO2-V3)

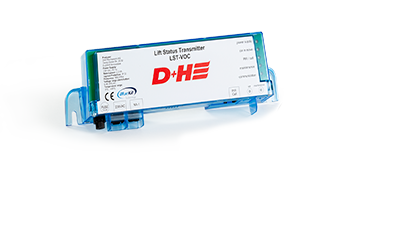

BlueKit Lift Status Transmitter LST VOC

Funktion
Kontrolle der Luftqualität direkt an der Aufzugskabine. Zusätzliche Überwachung von Bewegung oder Störfällen des Aufzugs. Im Bedarfsfall Signal zur Lüftung an die Zentraleinheit.

Produktdetails

  • Integrierter Temperaturfühler, Aktiver CO2-Sensor und Luftfeuchtesensor
  • Zeitgesteuerte und nutzungsabhängige Lüftungsfunktionen
  • Drahtlose Funkverbindung zur Zentraleinheit

5 Manueller Auslösetaster mit Statusanzeige (optional)

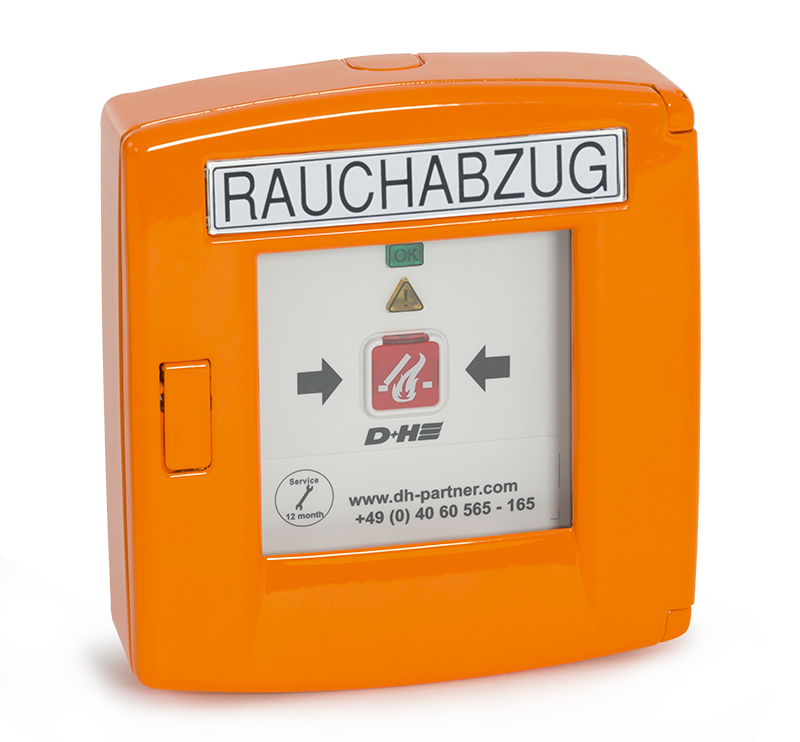

BlueKit Manueller Taster RT 45 L

Funktion
Manuelle Auslösung eines Lüftungs- oder Entrauchungsbefehls sowie Anzeige des Systemzustands.

Produktdetails
LED Statusanzeige je nach Variante:

  • Lüftung
  • Feueralarm
  • Störung

Energieeffizienz

Reduzierung der Energiekosten durch den Verschluss der permanenten Öffnung

Sicherheit

Gewährleistung der Sicherheit für Aufzugsnutzer dank zuverlässiger Raucherkennung und Lüftung im Notfall

Komfort

Aufwertung der Luftqualität, Verringerung von Feuchtigkeit, Gerüchen und kalter Zugluft

Verfügbarkeit

Reduzierung der Wartungszyklen und der damit verbundenen Ausfallzeiten aufgrund von Staubablagerungen in den Antrieben der Aufzugstüren

Umweltschutz

Senkung der CO2-Emissionen und Förderung eines nachhaltigen Gebäudekonzepts

BlueKit AIO Basic und BlueKit AIO im Vergleich Für jeden Schacht das passende System

BlueKit AIO Basic BlueKit AIO
Schachteigenschaften
Schachthöhe (m) bis 100
(Sonderkonfiguration auf Anfrage möglich)
bis 200
Schachttyp Einzel- und Gruppenschächte Einzel- und Gruppenschächte
Anlagentyp mit und ohne Maschinenraum mit und ohne Maschinenraum
Systemkomponenten
Rauchmelder Optische Rauchmelder (bis 36m)
SD-L-F1 (bis 100m)
Optische Punktmelder (bis 32m)
RAS (bis 200m)
Lift Beam (8 bis 200m)
LST-VOC
Anschluss manuelle Taster bis 8 bis 8
Systemstatusanzeige am Taster Lüftung
Feueralarm
Störung
Lüftung
Feueralarm
Störung
Manuelle Auslösung Lüftung
Max. Anzahl NRWG bis zu 2 bis zu 6 (Federrücklauf)
bis zu 2 (Gleichstrom)
NRWG-Lüftungsfläche (m2) 0,1 oder 1,2 0,1 bis 1,2
NRWG-Antrieb Federrücklaufmotor Federrücklauf- oder Gleichstrommotor
Sicherheit bei Stromausfall
(Öffnung der Lüftungskomponente)
Federrücklauf Federrücklauf oder Notstromakku
Sicherheit bei Leitungs- und Komponentenstörung Fail Safe Fail Safe
Anschlussmöglichkeiten
Anschluss an Aufzugssteuerung und Brandmeldeanlage
Anschluss an eine Rauchschutzdruckanlage
Anschluss Thermostat, Sirene, Blitzlicht, usw.
Konformität
CE konforme Komponenten
Funktionsnachweis
Art der Zertifizierung VdS-Zulassung nach DIN EN 12101-10,
ISO 21927-9
abZ (allgemeine bauaufsichtliche Zulassung)
